باسلام و سپاس از انتخاب محصول «نمایشگر سطح مایع DS4». نمایشگر دیجیتال سطح مایعات DS4 یک سیستم پیشرفته برای اندازه‌گیری و نمایش دقیق سطح مایعات در مخازن صنعتی، کشاورزی و خانگی است. این دستگاه با استفاده از فناوری اولتراسونیک، امکان نظارت لحظه‌ای و از راه دور را فراهم می‌کند.
این راهنما به شما کمک می‌کند تا به صورت گام به گام، این سیستم پیشرفته را برای اندازه‌گیری دقیق سطح مایعات در مخازن خود نصب، سیم‌بندی و راه‌اندازی کنید. برای دستیابی به بهترین عملکرد و دقت، لطفاً تمامی مراحل را با دقت دنبال کنید.
📦 بررسی اجزای بسته
محتویات بسته شامل موارد زیر است:
- راهنمای سریع (Quick Guide)

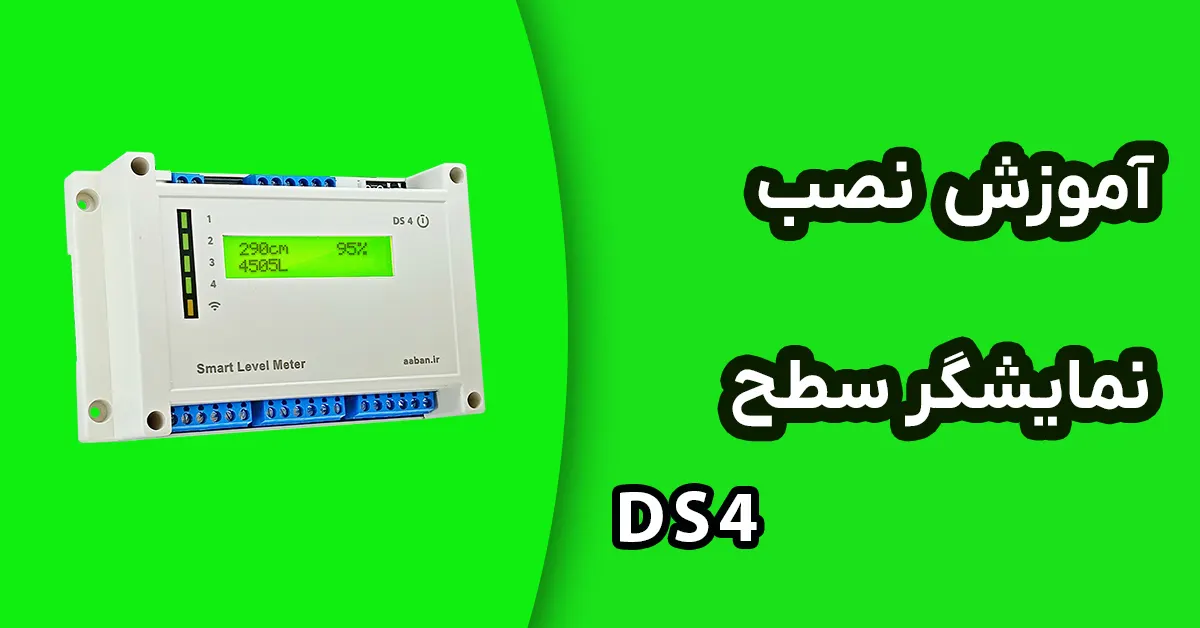

- نمایشگر دیجیتال DS4 (واحد نمایشگر با صفحه LED)
- سنسور اولتراسونیک (فرستنده امواج)
- کابل اتصال سنسور به نمایشگر
- تغذیه: آداپتور 12V DC – 2A
🔧 مرحله اول: نصب فیزیکی سنسور اولتراسونیک
1.1 انتخاب محل نصب سنسور
⚠️ نکات مهم در انتخاب محل:
- سنسور باید عمود بر سطح مایع نصب شود هرگونه زاویه می‌تواند باعث بازگشت نادرست امواج و خطای اندازه‌گیری شود.
- سنسور باید از دیواره‌های مخزن و موانع داخلی (مانند نردبان یا لوله‌ها) فاصله مناسبی داشته باشد تا از پژواک‌های کاذب جلوگیری شود.
- سنسور را در محلی دور از ورودی یا خروجی مایع، همزن (میکسر) یا هر جسم دیگری که باعث تلاطم یا ایجاد کف روی سطح مایع می‌شود، نصب کنید.
- محل نصب نباید در معرض تابش مستقیم نور خورشید باشد
- از نصب در نقاطی که کف یا تلاطم زیاد دارند خودداری کنید
- فاصله مرده (Blanking Distance): هر سنسور التراسونیک یک “فاصله مرده” در نزدیکی خود دارد که قادر به اندازه‌گیری در آن محدوده نیست. مطمئن شوید که سنسور در ارتفاعی نصب می‌شود که حتی در بالاترین سطح مایع، فاصله مایع تا سنسور از این مقدار کمتر نشود. (این مقدار معمولاً در دفترچه سنسور ذکر شده است معمولا بین 25 تا 30 سانتی متر).
- 📏 مهم: فاصله دقیق از سنسور تا کف مخزن را اندازه بگیرید و یادداشت کنید. این عدد در تنظیمات نیاز است.
مرحله ۲: نصب نمایشگر DS4
- نمایشگر DS4 معمولاً برای نصب روی تابلو برق یا دیوار طراحی شده است.
- محلی ایمن، خشک و دور از لرزش شدید و نور مستقیم خورشید برای آن انتخاب کنید.
- در محلی که دید مستقیم دارید
- دور از رطوبت بالا و گرما
- در دسترس برای خواندن آسان
بخش سوم: سیم‌بندی و اتصالات الکتریکی
هشدار بسیار مهم: قبل از شروع سیم‌بندی، حتماً از قطع بودن کامل برق اصلی اطمینان حاصل کنید.
مرحله ۱: اتصال سنسور التراسونیک به نمایشگر DS4
سنسورهای التراسونیک معمولاً دارای ۴ سیم برای تغذیه و ارسال سیگنال هستند. این سیم‌ها را طبق جدول زیر به ترمینال‌های مربوطه در پشت نمایشگر DS4 متصل کنید.
توجه: معمولاً رنگ سیم‌ها در سمت سنسور و سمت نمایشگر یکسان است، اما همیشه برای اطمینان از اتصال صحیح، به دفترچه راهنمای مخصوص سنسور خود مراجعه نمایید.
| کاربرد سیم | رنگ سیم (مثال) | ترمینال ورودی در نمایشگر DS4 – RS485 |
|---|---|---|
| تغذیه مثبت سنسور (+12V) | مشکی (black) | V12 |
| تغذیه منفی سنسور (GND) | سبز (green) | G |
| دیتای سنسور A | زرد (yellow) | A |
| دیتای سنسور B | سفید (White) | B |
۳.۲. اتصال تغذیه برق به نمایشگر
نمایشگر DS4 توسط آداپتور ۱۲ ولت DC که همراه دستگاه ارائه شده است، تغذیه می‌شود.
⚠️ هشدار مهم: فقط از آداپتور اصلی ۱۲ ولت و ۲ آمپر ارائه شده همراه دستگاه استفاده کنید. استفاده از آداپتورهای دیگر با ولتاژ یا پلاریته نامناسب می‌تواند باعث آسیب دائمی و جدی به نمایشگر شود.
مراحل اتصال آداپتور:
شناسایی قطبیت
- روی آداپتور معمولاً علامت قطبیت وجود دارد
- مرکز جک معمولاً مثبت (+) است
- پوسته خارجی جک منفی (-) است
- حتماً این موضوع را بررسی کنید
اتصال به ترمینال نمایشگر
- جک آداپتور را به ورودی DC نمایشگر وصل کنیدیا در صورت اتصال مستقیم به ترمینال:
- سیم قرمز (+) آداپتور را به ترمینال +12V وصل کنید
- سیم مشکی (-) آداپتور را به ترمینال GND وصل کنید
- پیچ‌های ترمینال را محکم کنید
اتصال آداپتور به برق 220 ولت
پس از اطمینان از صحت تمام اتصالات، دوشاخه اصلی آداپتور را به یک پریز برق استاندارد وصل نمایید.
- محافظت از آداپتور:
- آداپتور را در محل خشک و تهویه شده قرار دهید
- اجازه ندهید آداپتور خیلی گرم شود
- از قرار دادن آداپتور روی سطوح نرم خودداری کنید
3.5 چک لیست نهایی سیم‌بندی
قبل از روشن کردن برق، این موارد را بررسی کنید:
- تمام سیم‌های سنسور به ترمینال‌های صحیح متصل شده‌اند
- پیچ‌های ترمینال سنسور محکم هستند
- هیچ رشته سیمی بیرون نیست
- آداپتور همراه دستگاه (12V 2A) استفاده شده
- قطبیت آداپتور صحیح است (+12V و GND)
- ولتاژ خروجی آداپتور با مولتی‌متر بررسی شده (12V)
- اتصال کوتاه وجود ندارد
- آداپتور در محل مناسب قرار دارد
- پریز برق 220 ولت سالم است
بخش چهارم: 📱 تنظیمات و کالیبراسیون
پس از اتصال برق، نمایشگر روشن می‌شود. اکنون باید دستگاه را برای مخزن خود کالیبره کنید. این تنظیمات از طریق اپلیکیشن موبایل به سادگی قابل انجام است.
- دانلود و نصب اپلیکیشن: اپلیکیشن اختصاصی محصول را از اپ استور مربوطه دانلود و نصب کنید.
- اتصال به دستگاه: بلوتوث گوشی خود را روشن کرده و از طریق اپلیکیشن، دستگاه DS4 را جستجو و به آن متصل شوید.
- ورود به منوی تنظیمات: پس از اتصال، وارد بخش تنظیمات (Settings) شوید و پارامترهای زیر را وارد کنید:
- فاصله سنسور تا کف مخزن: عددی که در مرحله نصب (بخش ۲.۱) اندازه‌گیری کردید را در این قسمت بر حسب سانتی‌متر وارد کنید.
- نوع مخزن: شکل مخزن خود را انتخاب کنید (مکعبی، استوانه عمودی و…).
- ابعاد مخزن: ابعاد آن (مانند طول، عرض، ارتفاع یا قطر) را وارد کنید.
- ذخیره تنظیمات: پس از وارد کردن اطلاعات، تنظیمات را ذخیره کنید. دستگاه اکنون کالیبره شده و آماده کار است.
🎉 تبریک! نصب با موفقیت انجام شد
اکنون شما دستگاه نمایشگر سطح مایعات DS4 خود را با موفقیت نصب و راه‌اندازی کرده‌اید.
مزایایی که از این پس خواهید داشت:
✅ نظارت لحظه‌ای بر سطح مایعات از هر کجا
✅ صرفه‌جویی در زمان – دیگر نیازی به بررسی دستی نیست
✅ جلوگیری از اتمام ناگهانی آب یا مایعات
✅ هشدار به موقع قبل از سرریز شدن
✅ کنترل هوشمند مصرف و هزینه‌ها
✅ آرامش خیال با سیستم پایش خودکار
یادتان باشد:
- 🔌 از آداپتور اصلی 12V 2A استفاده کنید
- 🔧 نگهداری دوره‌ای انجام دهید
- 🧹 سنسور را تمیز نگه دارید
- 📊 گزارش‌ها را بررسی کنید
- 🔔 آلارم‌ها را فعال نگه دارید
- 📖 این راهنما را نگهداری کنید
