نمایشگر سطح مایعات مدل DS4 به همراه ترنسمیتر التراسونیک

نمایشگر سطح مخازن التراسونیک DS4 | سطح‌سنج و لول متر صنعتی هوشمند



نمایشگر سطح مخازن التراسونیک DS4 یک سطح‌سنج (Level Meter) و ارتفاع‌سنج صنعتی پیشرفته برای اندازه‌گیری، نمایش و کنترل سطح مایعات در انواع مخازن است.
این لول متر با استفاده از ترنسمیتر التراسونیک بدون تماس، سطح مایع را با دقت بالا اندازه‌گیری کرده و علاوه بر نمایش مقدار، امکان کنترل هوشمند تجهیزات را نیز فراهم می‌کند.

نسخه جدید DS4 با حفظ هویت محصول قبلی، به امکاناتی مانند کلیدهای برنامه‌پذیر، ورودی دیجیتال، اپلیکیشن موبایل، وب‌اپلیکیشن و اتصال به اینترنت از طریق WiFi مجهز شده است.

---

معرفی نمایشگر سطح و ارتفاع‌سنج التراسونیک DS4

نمایشگر سطح DS4 یک راهکار حرفه‌ای برای پروژه‌هایی است که نیاز به اندازه‌گیری دقیق سطح مخزن، کنترل پمپ‌ها و تجهیزات و مانیتورینگ محلی یا از راه دور دارند.
این دستگاه هم‌زمان نقش نمایشگر سطح، کنترلر و لول متر هوشمند را ایفا می‌کند.

---

سطح‌سنج التراسونیک بدون تماس (Ultrasonic Level Meter)

در این سیستم، اندازه‌گیری سطح مایعات بدون تماس مستقیم با سیال انجام می‌شود.

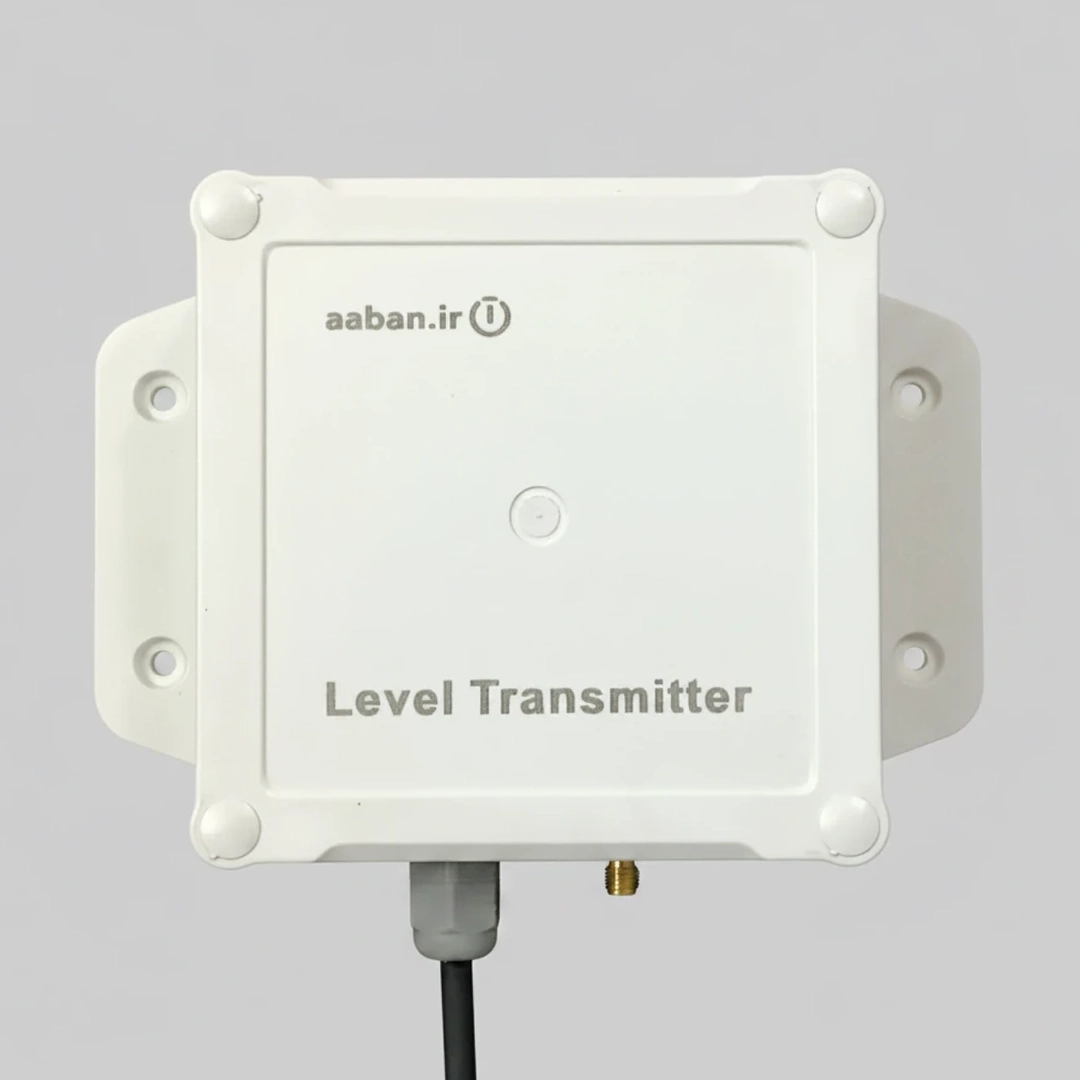

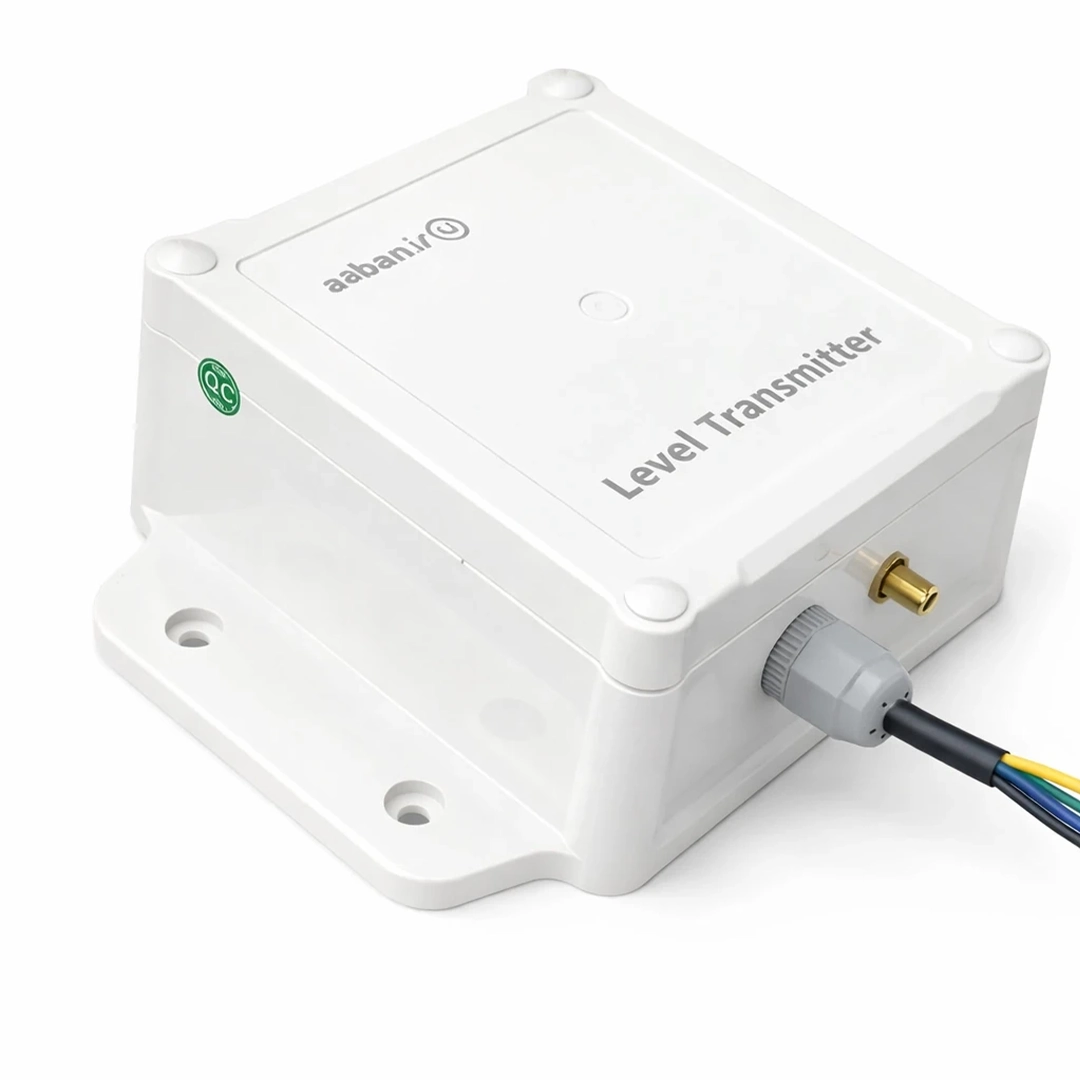

ترنسمیتر التراسونیک با ارسال امواج فراصوت و دریافت بازتاب آن، فاصله تا سطح مایع را محاسبه می‌کند.

مزایای اندازه‌گیری سطح بدون تماس

• عدم تماس سنسور با مایع

• مناسب مایعات خورنده، آلوده یا داغ

• افزایش طول عمر سنسور

• دقت بالا در اندازه‌گیری سطح و ارتفاع مخزن

---

H2: انتخاب برد ترنسمیتر متناسب با ارتفاع مخزن

ترنسمیتر سطح همراه این نمایشگر بر اساس نیاز کاربر و ارتفاع مخزن قابل انتخاب است.

H3: بردهای قابل انتخاب ترنسمیتر

• 2 متر

• 4 متر

• 6 متر

• 8 متر

• 10 متر

این ویژگی باعث می‌شود DS4 به‌عنوان یک ارتفاع‌سنج و سطح‌سنج دقیق در مخازن کوچک تا بزرگ قابل استفاده باشد.

---

ارتباط مطمئن بین سنسور و نمایشگر (نصب آسان بدون دردسر)

ارتباط بین سنسور التراسونیک و نمایشگر DS4 به‌صورت کاملاً آماده و صنعتی طراحی شده است.
کاربر نیازی به دانش تخصصی شبکه یا تنظیمات پیچیده ندارد.

چیست و چرا مهم نیست نگرانش باشید؟

به زبان ساده، Modbus یعنی:

سنسور و نمایشگر با یک روش مطمئن و استاندارد با هم صحبت می‌کنند.

تمام سیم‌بندی‌ها از قبل مشخص و آماده شده‌اند و فقط کافی است طبق راهنمای دستگاه، اتصال انجام شود.

فاصله مجاز بین سنسور و نمایشگر

• امکان نصب سنسور و نمایشگر با فاصله تا حدود 200 متر

• بدون افت دقت یا اختلال در عملکرد

• مناسب نصب سنسور روی مخزن و نمایشگر در اتاق کنترل

---

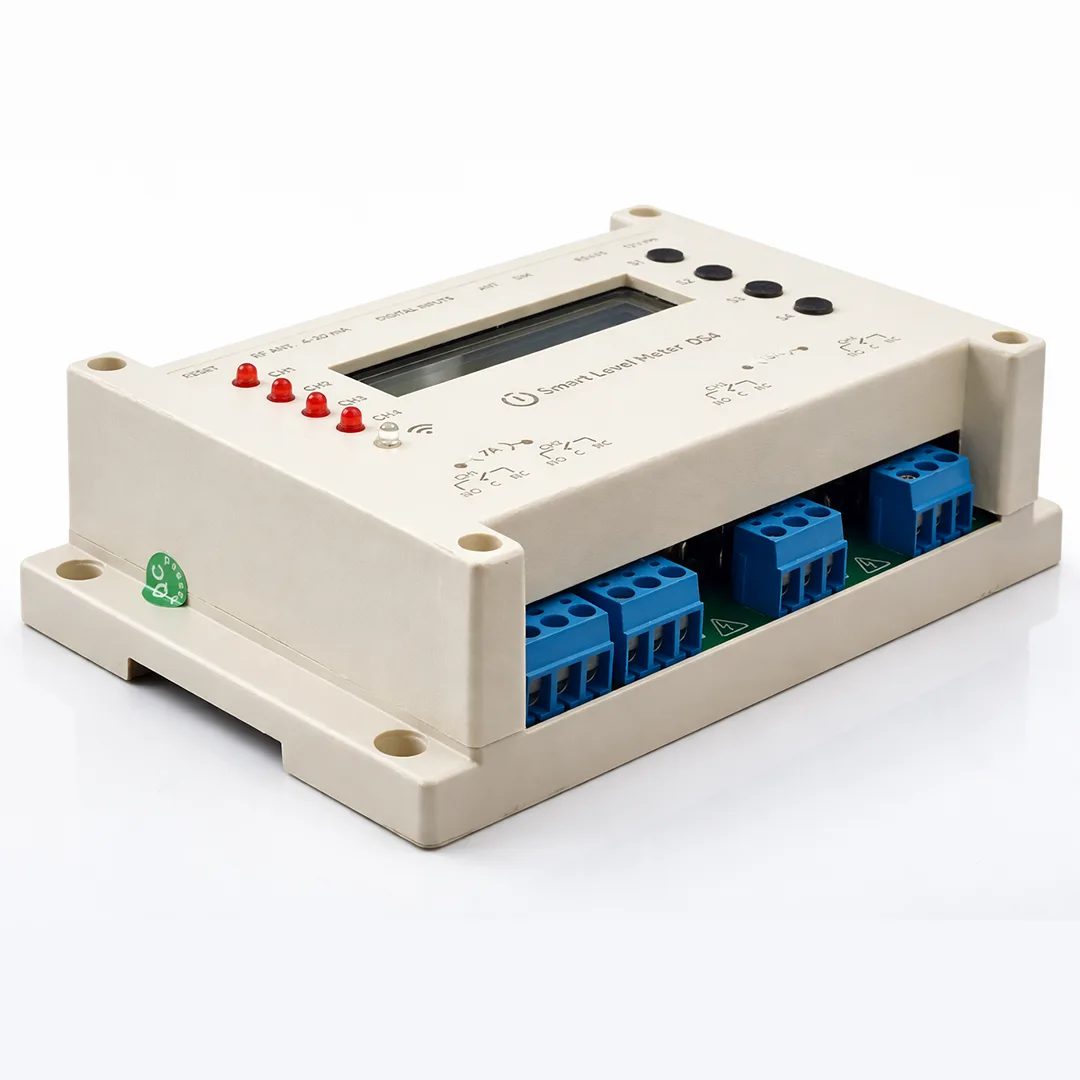

نمایشگر سطح با قابلیت کنترل پیشرفته مخازن

نمایشگر DS4 فقط یک نمایش‌دهنده ساده نیست، بلکه یک کنترلر کامل سطح مخازن است.

---

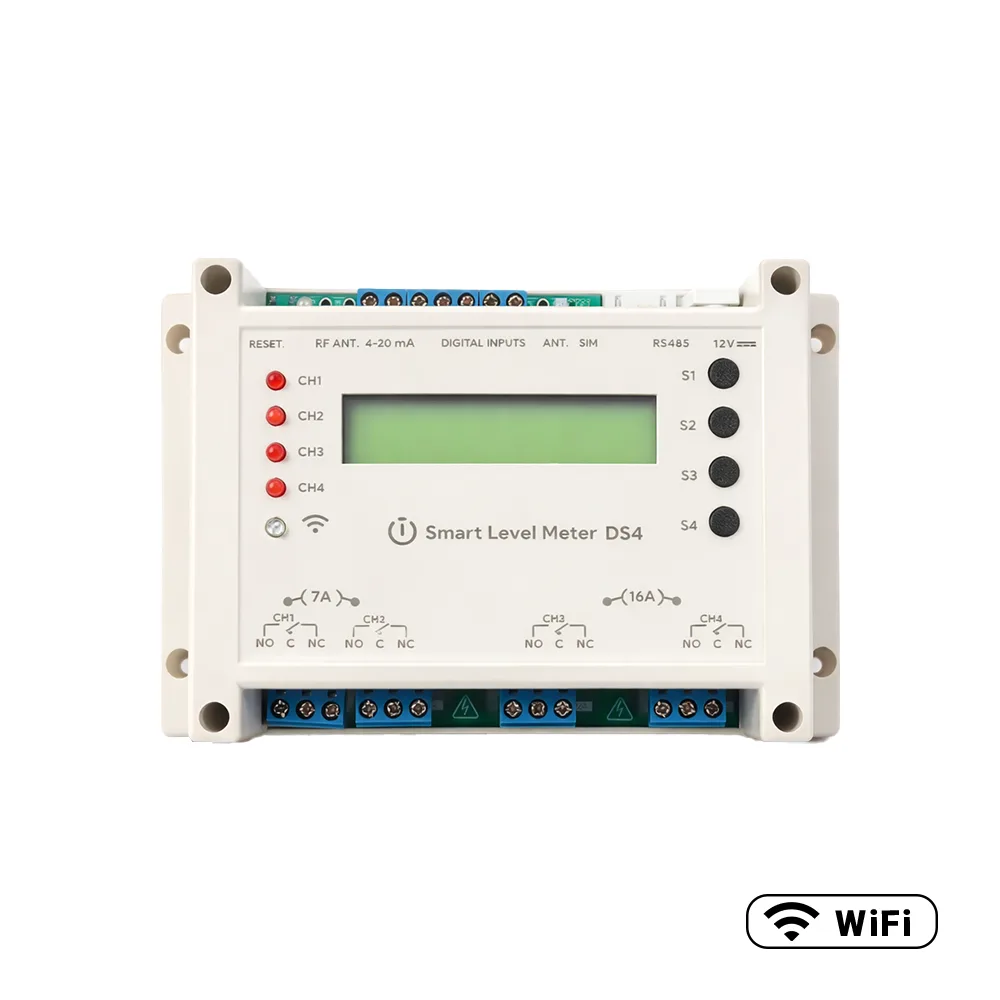

رله‌های خروجی برای کنترل تجهیزات

این دستگاه دارای ۴ رله خروجی مستقل است.

مشخصات رله‌ها

• ۲ رله با جریان 7 آمپر

• ۲ رله با جریان 16 آمپر

این ترکیب برای کنترل پمپ‌ها، شیرهای برقی، آژیرها و تجهیزات صنعتی بسیار کاربردی است.

---

کلیدهای برنامه‌پذیر و نمایش وضعیت خروجی‌ها

• ۴ کلید فیزیکی برنامه‌پذیر روی نمایشگر

• امکان کنترل دستی خروجی‌ها

• دارای LED نمایش وضعیت برای مشاهده سریع عملکرد رله‌ها

---

ورودی‌های دیجیتال برای کنترل دقیق‌تر

نمایشگر سطح DS4 دارای ۴ ورودی دیجیتال است.

کاربرد ورودی‌های دیجیتال

• اتصال فلوتر

• کلید یا سوئیچ

• دریافت سیگنال دیجیتال تجهیزات جانبی

• پیاده‌سازی منطق کنترلی پیشرفته سطح

---

اتصال به اینترنت از طریق WiFi

نسخه جدید DS4 قابلیت اتصال مستقیم به اینترنت از طریق WiFi را دارد و به یک لول متر هوشمند آنلاین تبدیل می‌شود.

---

اپلیکیشن موبایل و وب‌اپلیکیشن نمایشگر سطح

کاربر می‌تواند از طریق:

• اپلیکیشن موبایل

• وب‌اپلیکیشن تحت وب (از طریق کامپیوتر)

به امکانات زیر دسترسی داشته باشد:

امکانات نرم‌افزاری

• مشاهده مقدار سطح و ارتفاع مخزن

• بررسی وضعیت ورودی‌ها و خروجی‌ها

• انجام تنظیمات دستگاه

• مانیتورینگ از راه دور

---

خروجی آنالوگ 4-20 میلی‌آمپر (آپشنال)

در صورت نیاز، امکان افزودن خروجی 4-20mA برای اتصال به PLC، اسکادا و سیستم‌های کنترلی صنعتی وجود دارد.

---

نحوه کارکرد نمایشگر سطح DS4

مراحل عملکرد دستگاه

1. اندازه‌گیری فاصله تا سطح مایع توسط سنسور التراسونیک

2. ارسال اطلاعات به نمایشگر

3. نمایش مقدار سطح یا ارتفاع مخزن

4. فعال یا غیرفعال شدن رله‌ها طبق تنظیمات

5. نمایش و کنترل اطلاعات از طریق WiFi، موبایل یا وب‌اپلیکیشن

---

کاربردهای لول متر و سطح‌سنج DS4

• مخازن آب و مایعات

• صنایع آب و فاضلاب

• تصفیه‌خانه‌ها

• صنایع غذایی و شیمیایی

• سیستم‌های اتوماسیون صنعتی

---

H2: چرا نمایشگر سطح DS4 انتخاب مناسبی است؟

• سطح‌سنج و ارتفاع‌سنج بدون تماس

• نصب آسان و سیم‌بندی آماده

• کنترل پیشرفته با رله‌های قدرتمند

• اپلیکیشن موبایل و وب‌اپلیکیشن

• اتصال به اینترنت از طریق WiFi

---

📞 مشاوره خرید

برای انتخاب برد مناسب سنسور و امکانات مورد نیاز، قبل از خرید با کارشناسان ما مشاوره بگیرید.

دانلود مشخصات فنی محصول :

برای دانلود مشخصات فنی محصول نمایشگر سطح مدل DS4 و ترنسمیتر سطح اینجا کلیک کنید.
