کنترلر هوشمند سیمکارتی و وایفای چهار کاناله مدل SM4 جدید برای کنترل روشنایی، شیر برقی، پمپ از طریق مدار فرمان، فن و دیگر تجهیزات مجاز طراحی شده است. این آموزش، نصب فیزیکی، تغذیه ۱۲ ولت، سیمبندی رلهها و تست ایمن دستگاه را مرحلهبهمرحله پوشش میدهد.
پیش از شروع، برق شهر و آداپتور را قطع کنید. هر نوع سیمبندی ۲۲۰ ولت باید فقط توسط برقکار ماهر و با رعایت مقررات برق محل انجام شود.
در این راهنما میخوانید
- پیش از شروع و نکات ایمنی
- مشخصات و محتویات جعبه
- شناخت بخشها و نصب دستگاه
- سیمبندی شیر برقی و تجهیزات
- اتصال سیمکارت و وایفای
- تست، عیبیابی و پرسشهای متداول
پیش از شروع: ایمنی و ابزار موردنیاز
SM4 با تغذیه ۱۲ ولت DC کار میکند؛ اما خروجیهای رله آن میتوانند مدارهایی تا ۲۲۰ ولت را سوئیچ کنند. بنابراین مسیرهای سیمکشی ولتاژ پایین و برق شهر را جدا، مرتب و داخل تابلو یا محفظه محافظ نگه دارید.
- محل نصب باید خشک، دور از تابش مستقیم خورشید، گرمای شدید، رطوبت و گردوغبار باشد.
- پیش از بازکردن تابلو یا بستن هر سیم، برق شهر و آداپتور ۱۲ ولت را قطع کنید.
- برای نصب به پیچگوشتی مناسب ترمینال، ابزار لختکردن سیم و در صورت امکان مولتیمتر نیاز دارید.
- فیوز، حفاظت و سطح مقطع سیم باید متناسب با بار و مقررات محل انتخاب شود.
- برای پمپ، موتور و بارهای القایی یا پرجریان، رله SM4 را بهعنوان فرمانِ کنتاکتور مناسب بهکار ببرید؛ بار اصلی را مستقیم به کنترلر نسپارید.
مشخصات فنی و محتویات جعبه
محتویات اصلی درجشده در راهنمای سریع: دستگاه SM4، آداپتور ۱۲ ولت، راهنمای نصب سریع و برگه ضمانت است. وجود آنتن یا سنسور دما و رطوبت را مطابق اقلام سفارش خود بررسی کنید.
| تغذیه ورودی | ۱۲ ولت DC |
| تعداد خروجی | ۴ رله مستقل |
| محدوده ولتاژ رلهها | ۰ تا ۲۲۰ ولت |
| جریان مجاز رله ۱ و ۲ | حداکثر ۷ آمپر برای هر کانال |
| جریان مجاز رله ۳ و ۴ | حداکثر ۱۶ آمپر برای هر کانال |

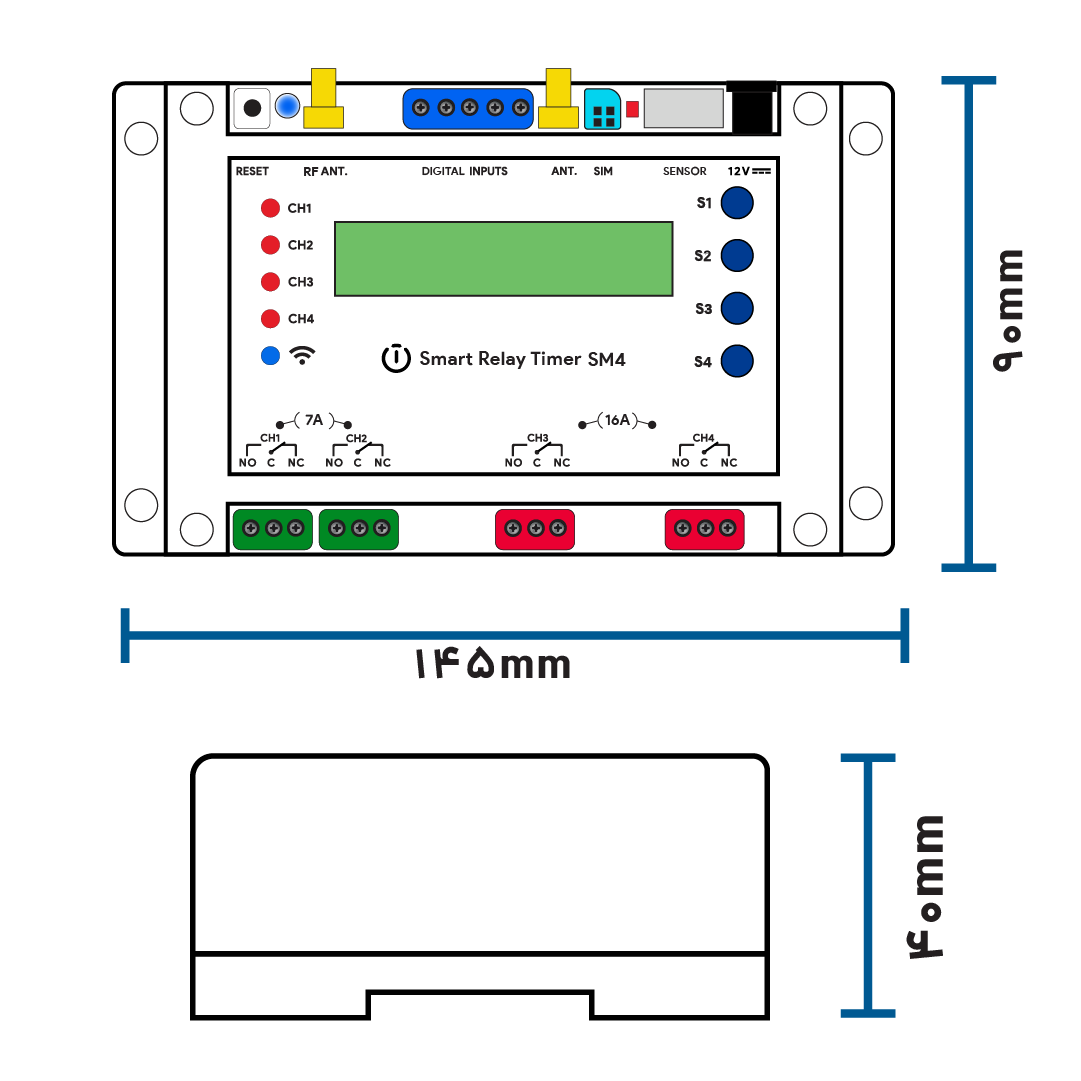

| ابعاد | ۱۴۵ × ۹۰ × ۴۰ میلیمتر |
| ارتباط از راه دور | وایفای و سیمکارت Micro SIM؛ قابلیتهای نرمافزاری، پیامکی و ریموت مطابق نسخه دستگاه |

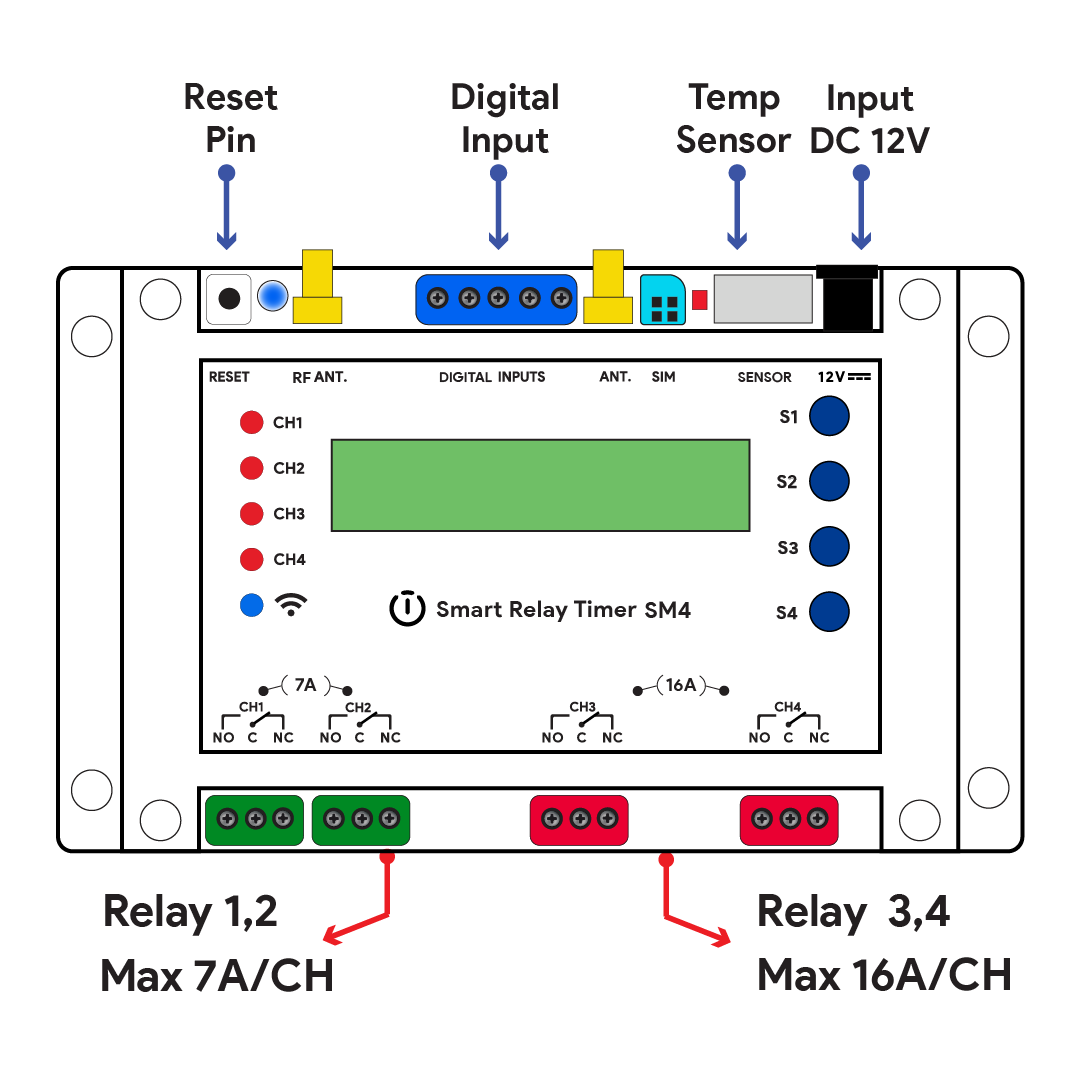

شناخت ترمینالها و نصب فیزیکی
- محل نصب را انتخاب کنید. دستگاه را روی سطح ثابت و درون تابلو یا محفظه محافظ نصب کنید؛ دسترسی به ترمینالها و امکان عبور امن کابلها را در نظر بگیرید.
- برچسبهای روی دستگاه را بررسی کنید. در نمای راهنما، ورودی تغذیه ۱۲ ولت، سوکت سنسور دما و رطوبت، ورودی دیجیتال، پین ریست و گروه ترمینال رلهها مشخص است. قبل از اتصال، نوشته روی بدنه دستگاه خود را ملاک قرار دهید.
- تغذیه ۱۲ ولت را وصل کنید. آداپتور ۱۲ ولت DC را با رعایت قطبیت درجشده روی ترمینال DC 12V متصل کنید. تا پایان کنترل سیمبندی رلهها، آداپتور را به برق شهر نزنید.
- رله مناسب را انتخاب کنید. برای هر مصرفکننده، شماره کانال و حداکثر جریان آن را یادداشت کنید: رلههای ۱ و ۲ حداکثر ۷ آمپر و رلههای ۳ و ۴ حداکثر ۱۶ آمپر برای هر کانال هستند.
اصول سیمبندی خروجیهای رله
هر رله مانند یک کلید عمل میکند: در نقشهها، مسیر تغذیه به ترمینال C (مشترک) میرود و از ترمینال NO (در حالت عادی باز) به مصرفکننده میرسد. سمت دیگر مصرفکننده مستقیم به منبع تغذیه متصل میشود. همیشه قبل از بستن پیچ ترمینال، شماره رله و برچسب C/NO را روی دستگاه کنترل کنید.

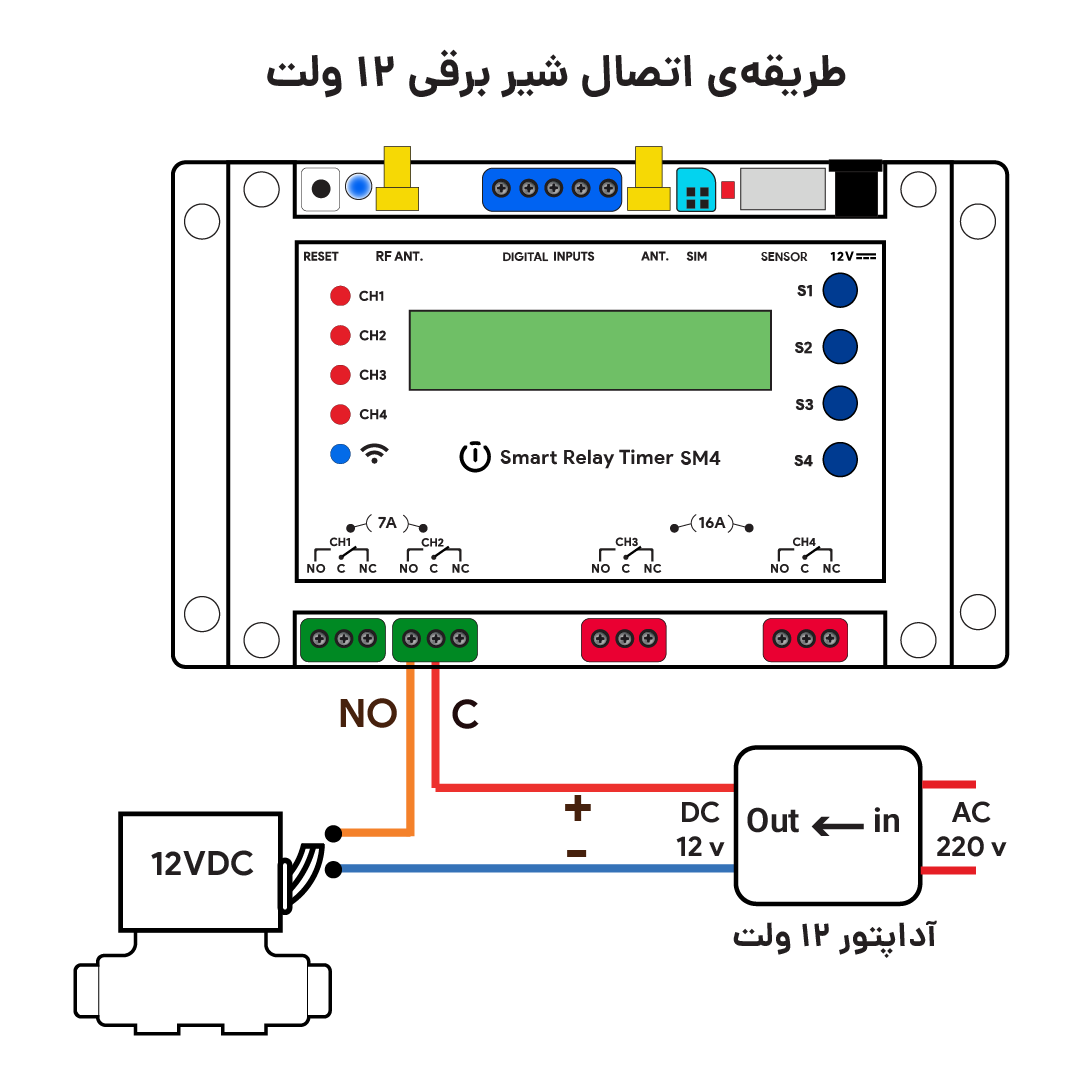

اتصال شیر برقی ۱۲ ولت DC
- برق آداپتور ۱۲ ولت و منبع شیر برقی را قطع کنید.
- قطب منفی منبع ۱۲ ولت را مستقیم به یکی از سیمهای شیر برقی متصل کنید.
- قطب مثبت منبع را به C رله انتخابشده وصل کنید و از NO همان رله به سیم دیگر شیر برقی بروید.
- اگر شیر برقی قطبیت دارد، برچسب سازنده شیر را رعایت کنید؛ سپس همه اتصالات را قبل از برقدارکردن بررسی کنید.
اتصال شیر برقی ۲۴ ولت AC
- از منبع ۲۴ ولت AC مناسب شیر برقی استفاده کنید؛ منبع ۲۴ ولت را به ورودی ۱۲ ولت کنترلر وصل نکنید.
- یکی از دو سیم منبع ۲۴ ولت را مستقیم به شیر برقی متصل کنید.
- سیم دیگر منبع را به C رله و ترمینال NO را به سمت دیگر شیر برقی وصل کنید.
- پس از کنترل اتصالات، ابتدا تغذیه کنترلر و سپس مدار شیر را طبق الزامات ایمن برقدار کنید.

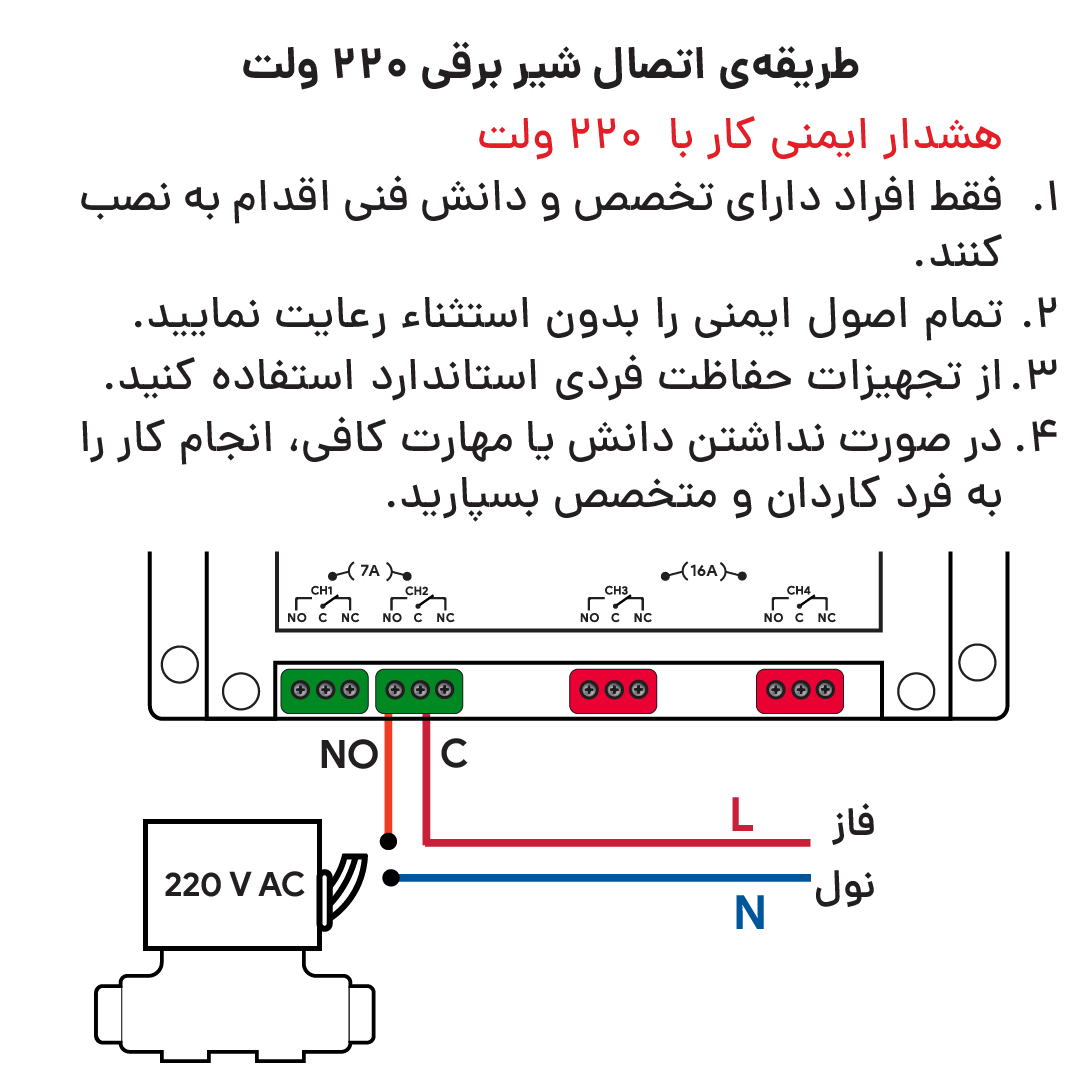

اتصال شیر برقی ۲۲۰ ولت AC
هشدار: این بخش فقط برای برقکار ماهر است. در این مدار، فاز (L) از طریق C و NO رله به شیر برقی میرسد و نول (N) مستقیم به شیر متصل میشود. پیش از برقدارکردن، پوشش تابلو، اتصال زمین و حفاظت مدار را کنترل کنید.

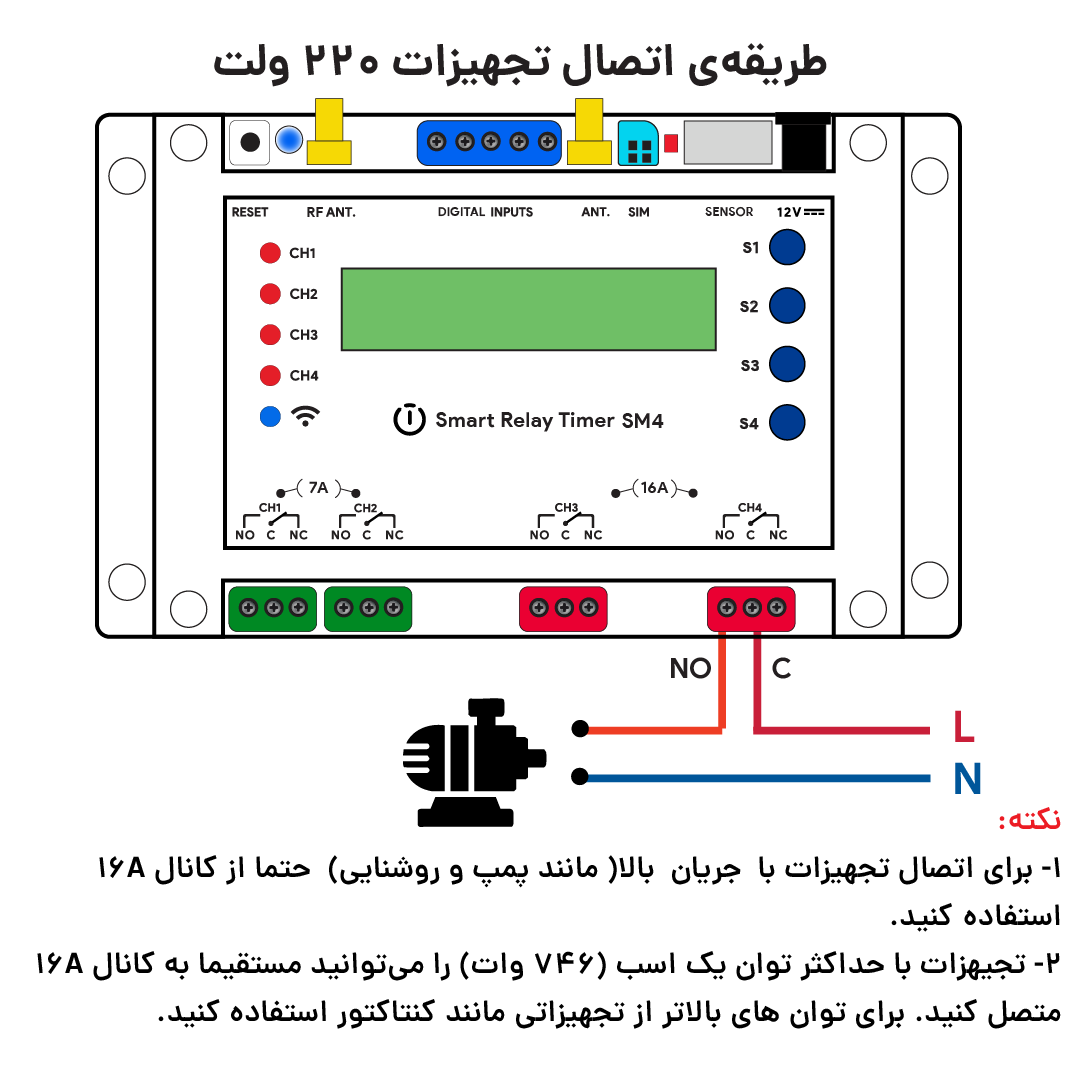

اتصال روشنایی و تجهیزات ۲۲۰ ولت
منطق اتصال مشابه شیر ۲۲۰ ولت است: فاز از C و NO رله عبور میکند و نول مستقیم به مصرفکننده میرسد. حداکثر جریان هر کانال را رعایت کنید. برای پمپ، موتور، بارهای القایی یا مصرفکنندههای با جریان راهاندازی بالا، کنتاکتور و حفاظت مناسب الزامی است.

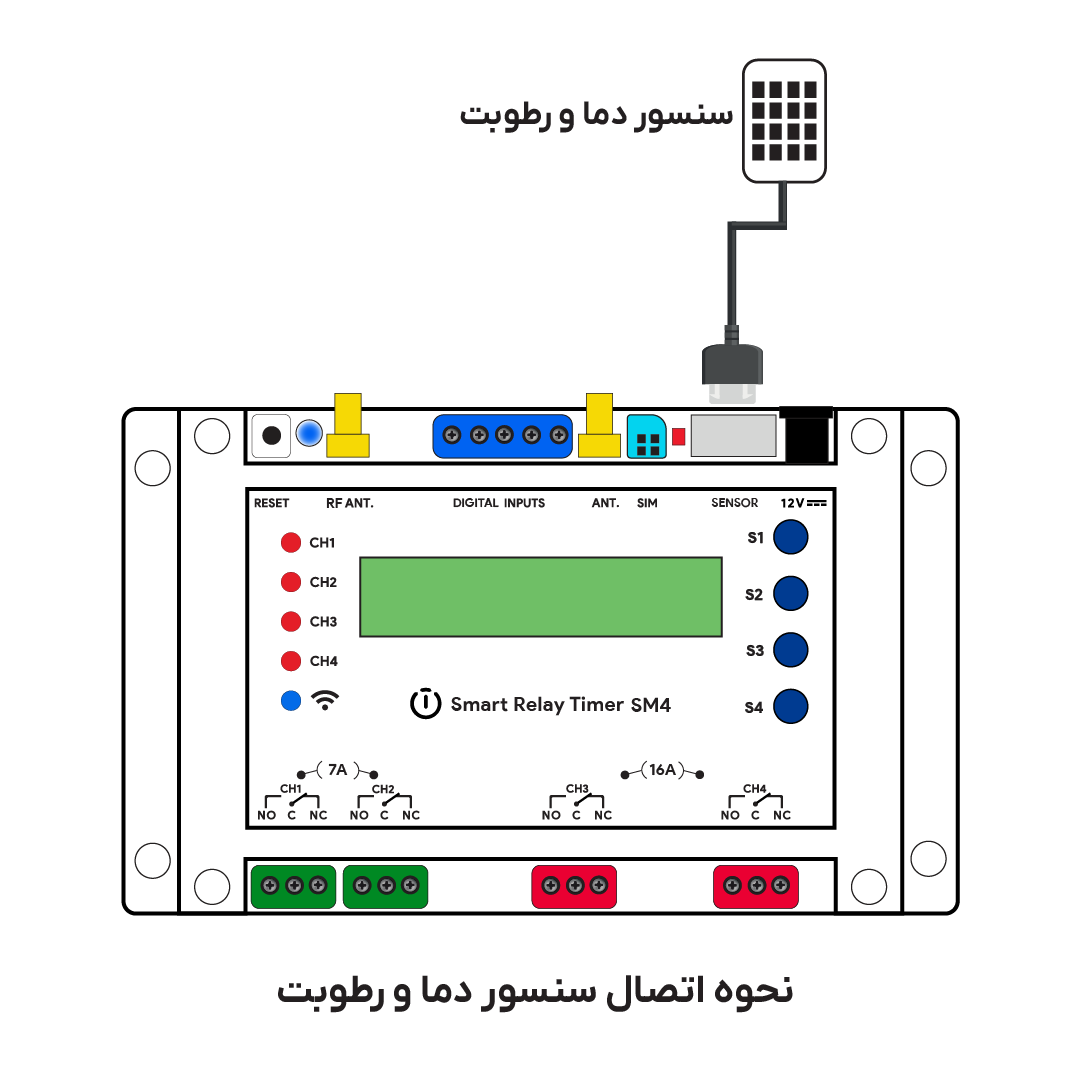

اتصال سنسور و ورودیهای کمولتاژ
سنسور دما و رطوبت اختصاصی را فقط از طریق سوکت مشخصشده روی دستگاه متصل کنید و از واردکردن سوکت با فشار یا اتصال سیمهای ناشناس به پینها خودداری کنید. راهنمای سریع، جای ورودی دیجیتال را نشان میدهد؛ برای تعیین پینآوت یا اتصال سنسور و کلید خارجی، از نقشه رسمی همان نسخه سختافزار استفاده کنید.
اتصال سیمکارت و وایفای
SM4 امکان ارتباط از طریق وایفای و سیمکارت Micro SIM را دارد. برای کنترل از راه دور، ابتدا آنتن و سیمکارتِ ارائهشده با سفارش را در حالت خاموشی دستگاه نصب کنید یا پوشش مناسب وایفای محل نصب را فراهم کنید. سپس دستگاه را مطابق نسخه فعلی نرمافزار و دفترچه همراه آن به حساب کاربری اضافه کنید.
جزئیات ثبت دستگاه و تنظیمات شبکه ممکن است با نسخه سختافزار یا نرمافزار تغییر کند؛ بنابراین از روشهای حدسی مانند تغییر پین ریست یا تنظیمات سیمکارت استفاده نکنید. برای مراحل عمومی افزودن دستگاه به اپلیکیشن و مودم، راهنمای اتصال دستگاههای هوشمند به اپلیکیشن و مودم را ببینید.
راهاندازی و تست نهایی
- با برقِ قطع، استحکام پیچ ترمینالها، عدم تماس سیمهای لخت و تطابق رله انتخابی با بار را بررسی کنید.
- فقط آداپتور ۱۲ ولت کنترلر را وصل کنید و روشنشدن نمایشگر یا نشانگرهای دستگاه را کنترل کنید.
- هر کانال را جداگانه با کلید دستگاه یا روش کنترل تأییدشده فعال کنید و عملکرد رله را بررسی کنید.
- مدار بار را وصل کرده و هر مصرفکننده را یکییکی تست کنید؛ در صورت مشاهده داغشدن غیرعادی، صدای نامعمول، افت ولتاژ یا قطع فیوز، برق را فوراً قطع کنید.
- پس از تأیید عملکرد، برای کانالها نام و برنامه زمانی مناسب تعریف کنید و یک نوبت اجرای برنامه را زیر نظر بگیرید.
عیبیابی سریع
- دستگاه روشن نمیشود: آداپتور ۱۲ ولت، قطبیت ورودی و محکمبودن ترمینال تغذیه را با برق قطع بررسی کنید.
- رله عمل میکند اما بار روشن نمیشود: برق را قطع کنید و مسیر C/NO، تغذیه مستقل بار و اتصال سمت دیگر مصرفکننده را بازبینی کنید.
- اتصال از راه دور برقرار نیست: پوشش وایفای یا شبکه موبایل، وضعیت سیمکارت و روش راهاندازی متناسب با نسخه نرمافزار را بررسی کنید.
- فیوز میپرد یا بار داغ میشود: از برقدارکردن دوباره خودداری کنید؛ ظرفیت مدار، اتصال کوتاه، بار موتوری و نیاز به کنتاکتور باید توسط برقکار بررسی شود.
سوالات متداول
آیا میتوان بار ۲۲۰ ولت را مستقیم به SM4 وصل کرد؟
رلهها برای مدارهای تا ۲۲۰ ولت مشخص شدهاند، اما سیمبندی برق شهر فقط باید توسط برقکار ماهر انجام شود. برای موتور، پمپ و بارهای القایی یا پرجریان از کنتاکتور و حفاظت مناسب استفاده کنید.
کدام رلهها ۱۶ آمپر هستند؟
طبق راهنمای SM4، رلههای ۳ و ۴ حداکثر ۱۶ آمپر برای هر کانال و رلههای ۱ و ۲ حداکثر ۷ آمپر برای هر کانال را پشتیبانی میکنند.
آیا برای نصب اولیه به اینترنت نیاز دارم؟
برای برقرسانی و تست سیمبندی خیر؛ اما کنترل و مدیریت از راه دور نیازمند راهاندازی ارتباط وایفای یا سیمکارت مطابق نسخه دستگاه است.
